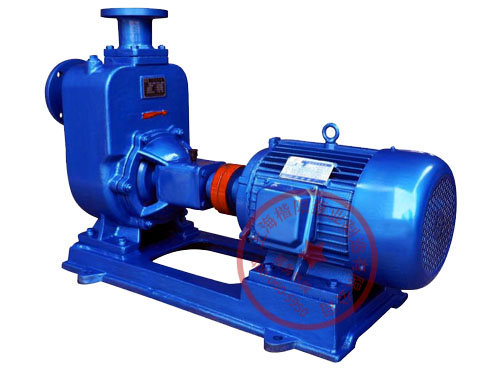

ZW型自吸式無堵塞排污泵,自吸排污泵,無堵塞自吸泵
ZW型自吸式無堵塞排污泵技術參數
產地：中國·上海
品牌：楷陽
流量：5-800m3/h
揚程：10-80m
功率：2.2-55KW
轉速：1450-2900r/min
口徑：φ25-φ300
介質溫度：≤120℃
PH值：鑄鐵材質6~9不銹鋼材質2~13
自吸高度：4.5~5.5m
型號 | 流量 （m3/h） | 揚程（m） | 功率（km） | 轉速（r/min） | 效率（%） | 汽蝕余量（m） | 自吸高度（m） | 重量（kg) |
25ZW8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 | 5.5 | 100 |
32ZW5-20 | 5 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 100 |
32ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 100 |
32ZW9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 120 |
40ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 100 |
40ZW20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 100 |
40ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 120 |
50ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 100 |
50ZW20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 100 |
50ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 120 |
50ZW20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 150 |
65ZW30-18 | 30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 200 |
65ZW25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.5 | 200 |
65ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 200 |
65ZW40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 200 |
65ZW65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 240 |
80ZW40-16 | 40 | 16 | 4 | 1450 | 50 | 3.0 | 5.0 | 240 |
80ZW40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 200 |
80ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 200 |
80ZW65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 240 |
80ZW80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 285 |
80ZW80-35 | 80 | 35 | 15 | 1450 | 50 | 3.0 | 5.5 | 450 |
80ZW50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 | 5.0 | 340 |
100ZW100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.5 | 300 |
100ZW80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.5 | 300 |
100ZW100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 | 5.5 | 340 |
100ZW100-30 | 100 | 30 | 22 | 2900 | 53 | 4.0 | 5.5 | 510 |
125ZW120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 500 |
150ZW180-14 | 180 | 14 | 15 | 1450 | 60 | 5.0 | 5.5 | 500 |
150ZW180-20 | 180 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 570 |
150ZW180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 680 |
150ZW180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 | 6.0 | 800 |
200ZW280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 700 |
200ZW280-28 | 280 | 28 | 55 | 1450 | 55 | 4.0 | 5.2 | 940 |
250ZW420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 1150 |
300ZW800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 1400 |
ZW型自吸式無堵塞排污泵產品介紹
ZW型自吸式無堵塞排污泵既可像一般清水自吸泵那樣不需安裝底閥，不需灌引水（首次使用需灌引水），又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝、使用、移動方便，性能穩定，維修率極低，深受廣大用戶青睞。
ZW型自吸式無堵塞排污泵工作原理
ZW系列自吸式無堵塞排污泵，主要由泵體.葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的液體。當泵起動吋，泵內的儲液在葉輪的作用下，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
ZW型自吸式無堵塞排污泵產品特點
ZW系列無堵塞自吸式排污泵，又稱固液泵或雜質泵。該系列泵水力設計獨特，葉輪是縮在單獨的葉室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其他自吸式無可比擬的。ZW系列無堵塞自吸式排污泵廣泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。它是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質理想的雜質泵。
ZW型自吸式無堵塞排污泵適用范圍
ZW系列無堵塞自吸式排污泵廣泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。它是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質理想的雜質泵。
1.環境溫度≦50℃，介質溫度≦80℃特殊要求可達200.℃
2.介質PH值鑄鐵材質為6-9，不銹鋼為2-13.
3.介質重度不超過1240千克/m3
4.自吸高度不能超過規定值4.5-5.5米，吸入管長度為≦10米。
5.通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。
